     一、产品简介

     1.1 概述

     广成科技有限公司CAN系列产品包括：CAN总线分析仪、CAN转232/485、工业CAN卡、以太网转CANOPEN产品等。公司现有全部产品都能够根据客户需求进行二次开发，并提供相应技术支持。现有产品已经被广泛应用到工业控制、汽车电子、楼宇控制、医用电子、煤矿安全、智慧电网、高校实验室等行业中。

     CAN232MB/CAN485MB是集成1路标准CAN-bus接口、1路标准串行接口（RS-232/RS-485）的工业级CAN-bus与串行总线通讯连接器（网桥）。

            CAN232MB/CAN485MB 转换器提供有PC配置软件，用户可以灵活设置CAN232MB /CAN485MB的运行参数，包括CAN端及串口端的各种运行参数及工作模式。canrs232通讯转换器，CAN-bus网络通讯

             转换器提供三种数据转换模式：透明转换、透明带标识转换、Modbus协议转换。

     其中，Modbus协议转换模式下还可配置Modbus-CAN收发映射表，通过配置此映射表，用户可以灵活的配置Modbus-CAN之间的转换数据，支持Modbus主/从站模式，支持Modbus RTU协议。

     1.2 转换模式详述

     “透明转换”的含义是转换器仅仅是将一种格式的总线数据原样转换成另一种总线的数据格式，而不附加数据和对数据做修改。这样既实现了数据格式的交换又没有改变数据内容，对于两端的总线来说转换器如同透明的一样。

     这种方式下不会增加用户通讯负担，而能够实时的将数据原样转换，能承担较大流量的数据的传输。

     “透明带标识转换”是透明转换的一种特殊的用法，也不附加协议。这种转换方式是根据通常的串行帧和CAN 报文的共有特性，使这两种不同的总线类型也能轻松的组建同一个通信网络。

     该方式能将串行帧中的“地址”转换到CAN报文的标识域中，其中串行帧“地址”在串行帧中的起始位置和长度均可配置，所以在这种方式下，转换器能限度地适应用户的自定义协议。

     “Modbus协议转换”是为了支持标准的Modbus协议而建立的，在串口侧使用的是标准的Modbus RTU协议，可以和其他标准的Modbus RTU设备连接。

            在CAN总线侧使用的是一个简单易用的分段协议来传输Modbus协议。这样就能轻松的在串行网络和CAN网络之间来实现Modbus协议的通讯。

           出厂默认的映射表组数都是0，可添加32组映射数据；其中CAN接收/发送的Modbus地址从0x00到0xFF，每个地址是一个整型数据（2个字节）；可以设置数据触发模式和循环发送模式。

            数据触发模式：是当有Modbus主机用06指令写Modbus相应地址数据时，如果数据发生改变，那么触发相应的CAN帧数据发送。

     循环发送模式：设置每间隔一定时间，循环发送相应的CAN帧数据。

     1.3 性能特点

     我公司所有CAN总线分析仪均可用来开发、测试、管理、维护CAN总线网络，记录、收发总线数据，搭配相应软件使用可以使您的工作事半功倍。

     即插即用，可以快速将RS-232/485 通讯设备连接到CAN-bus 现场总线。

     体积小巧，使用方便。内部控制使用工业级32位高速MCU，***了快速响应的同时又兼顾稳定性。

     产品采用工业级芯片制作，不仅通过-40℃~+85℃高低温老化测试，又经过3×24小时的满负荷收发数据测试，数据帧无一丢失。

     所有产品均由工厂流水线作业生产，且电路板均由机器及人工双重检测无虚焊后才能出厂，***所有出厂产品的可靠及一致。

     采用磁耦隔离式连接方式，增加了抗静电抗干扰能力的同时，提高了整体系统的稳定性，***数据不被干扰。

     转换器支持600~115200bps 范围的RS-232/RS-485 通讯波特率，5Kbps~1Mbps范围的CAN-bus 通讯波特率。CAN232MB/CAN485MB 转换器提供有PC 配置软件， 用户可以灵活CAN232MB /CAN485MB 的运行参数。

     采用透明协议转换机制，这种转换对客户是完全透明的，换言之，用户无需对原来的RS232/485通信软件做任何变动。

     支持CAN2.0A和CAN2.0B协议，符合***11898标准，标准的CAN-Bus通道。

     CAN-bus 通讯接口支持用户自定义的通讯波特率。

     工作电源：24V DC

     安装方式：可选标准DIN 导轨安装或简单固定方式。

     1.4典型应用

     现有RS-232设备连接CAN-bus网络；

     扩展标准RS-232网络通讯长度；

     PLC设备连接CAN-bus网络通讯；

     Modbus RTU网络和CAN网络通讯；

     CAN-bus与串行总线之间的网关网桥；

     工业现场网络数据监控；

     485转can 加工精细；


     CAN教学应用远程通讯；

     CAN工业自动化控制系统；

     低速CAN网络数据采集数据分析；

     智能楼宇控制数据广播系统等CAN-bus应用系统。

     1.5 产品可靠性

     CAN232/485采用机器焊接、批量生产，均使用工业级元器件，***使用散新、翻新器件。为了客户能够放心的使用在工业级场合，我们还通过了EMC试验。除此之外，我们还有严格的出厂检验流程：

     ----48小时50°C高温老化试验；

     ----72小时常温无故障连续运行试验；

     ----1Mbps波特率，1千万帧无故障双向收发试验。

     1.6使用环境

     ----工作温度：-40°C～+85°C；

     ----储存温度：-40°C～+85°C。

     1.7技术支持与服务

     所有商品7天无理由退换货。

     所有商品质量问题,一年内免费换新机。

     每套售出产品都会提供专业工程师QQ，全国免费400统一售后电话为您随时提供技术支持。

     1.8发货清单

     CAN-232/485智能协议转换器1个。

     光盘一个，内含调试工具软件、用户手册、CAN总线相关资料。

     二、硬件描述与使用方法

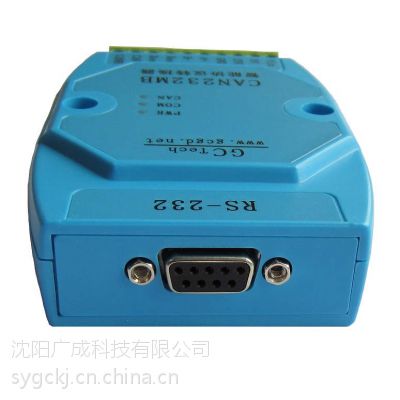

     2.1 产品外观

     2.3CAN232Tools配置软件使用


     用户可以使用CAN232 485Tools配置模块的运行参数和模式。

        个选项卡可配置模块的转换参数，其中排可设置转换模式，和转换方向（如以上描述所说的3种模式和3种方向）。***排和第三排分别对应“透明转换”、“透明带标识转换”模式下的参数配置，具体详见用户手册。

        ***个选项卡可配置模块串口端的波特率及其他基本参数，串口波特率可支持600~115200bps。

        第三个选项卡可配置CAN参数，可配置基本的波特率和帧类型，发送标示符仅在透明转换中可设置，CAN滤波器设置可自行查阅SJA1000用户手册或见模块用户手册。

     四、通讯测试

     485转can 加工精细


     将RES+和RES-短接，表示内部120欧姆电阻被使能。

     断开“配置开关”（断开CAN 接口侧的引脚3 “CFG” 和引脚4“GND” ）后，重新上电，转换器便进入“正常工作”模式。可用串口调试软件进行通讯测试。

     如果使能自发自收模式，则可以不需要外部CAN设备，就能进行发送接收转换测试。
